Dettagli:
|
Norma:: | AiSi, ASTM, BS, BACCANO, GB, JIS | Diametro di foro passante:: | 22mm 24mm, come requisito del cliente |
---|---|---|---|
Grado:: | Q235/55Q/U71Mn/75V/50Mn/45Mn | Lunghezza: | 6-12m |
Calibro della ferrovia:: | Calibro normale | Specificazione:: | 4kg/m, 8kg/m 12kg/m, 15kg/m, 18kg/m, 22kg/m, 24kg/M, 38-60 |
Evidenziare: | Ferrovia d'acciaio della pista P38,Ferrovia d'acciaio della pista P30,45Mn Crane Rail d'acciaio |

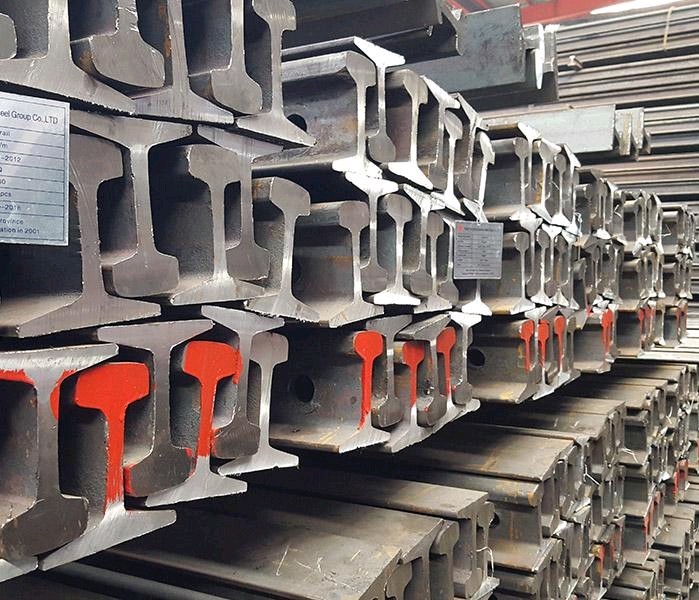

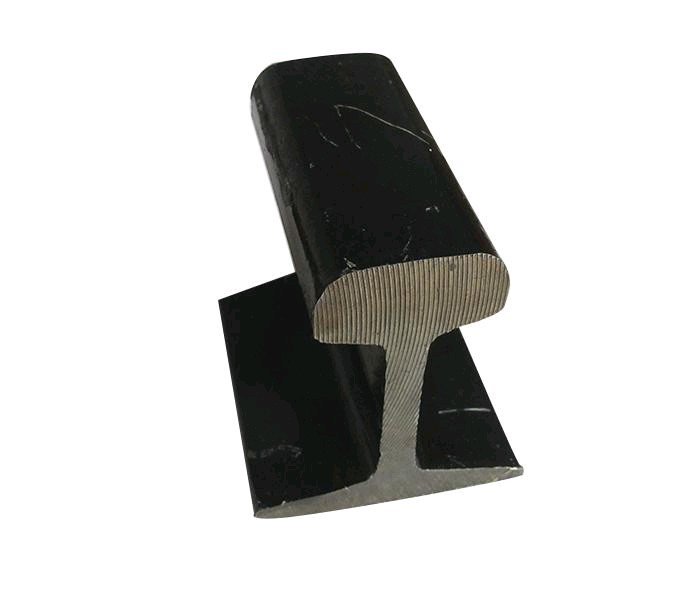

Introduzione della ferrovia d'acciaio materiale pesante e leggero di 38kg/m di Crane Rail P24 P30 P38 P43 della ferrovia 45Mn
Le rotaie sono le componenti principali delle strade ferrate. La sua funzione è di guidare le ruote del materiale rotabile per muoversi in avanti, sopportare la pressione enorme delle ruote e le trasmette alle traversine. Le rotaie devono fornire un continuo, liscio ed il più minimo trascinare la superficie di rotolamento per le ruote. In ferrovie elettrificate o nelle sezioni di blocco automatiche, le rotaie possono anche essere utilizzate come circuiti di pista
La ferrovia del carrello della gru deve essere riparata sul fascio di viaggio e la ferrovia del carrello deve essere riparata sul fascio principale. Quando la gru sta correndo, la pista non può muoversi orizzontalmente e verticalmente e la pista dovrebbe essere facile da regolare.
lunghezza
Le lunghezze standard delle rotaie sono 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5 M.
Dopo che l'accordo fra il fornitore ed il compratore e è indicato nel contratto, una determinata proporzione di rotaie indefinite di lunghezza con una lunghezza di 4 m. - 8,9 m. può essere fornita. Tuttavia quando calcola il peso, è migliorato da 100 millimetri.
La deviazione permissibile della lunghezza della ferrovia è di +50 0 millimetri.
forma
La curvatura laterale della ferrovia non sarà maggior di 1,5 millimetri per metro e la curvatura totale non sarà maggior di 8 millimetri.
La curvatura totale delle rotaie nelle direzioni superiori e più basse non supererà 6 millimetri.
L'estremità della ferrovia non dovrebbe essere piegata più di 1 millimetro all'interno di 0,5 M.
La rotaia di scorrimento QU120 è limitata dalla capacità dell'attrezzatura di raddrizzamento. Il grado di curvatura è negoziato da entrambi offerta e domanda.
La torsione della ferrovia non sarà maggior di 1/10 di 000 dell'integrale della ferrovia.
L'asimmetria della sezione trasversale della ferrovia e dell'asse verticale: il fondo della ferrovia non dovrebbe essere più grande di 2 millimetri e la testa della ferrovia non dovrebbe essere più grande di 0,6 millimetri.
Il fondo della ferrovia non dovrebbe essere messo. Il centro del fondo della ferrovia non dovrebbe sporgere più di 0,5 millimetri dai due lati.
peso
Le rotaie sono consegnate secondo il peso teorico.
fabbricazione
Le rotaie sono fatte di acciaio da fusione del focolare aperto.
Un processo di produzione che non produce i punti bianchi nella ferrovia dovrebbe essere usato.
Proprietà meccaniche
La resistenza alla trazione della ferrovia non è di meno di 90 kg/mm.
Qualità di superficie
Non ci saranno crepe, popolare, cicatrici, bolle ed inclusioni sulla superficie della ferrovia. Le rientranze, i pozzi ed i graffi con una profondità non maggior del valore permissibile di deviazione negativa della dimensione della ferrovia e delle linee sottili con una profondità di 1 millimetro non maggior sono permessi.
Non ci saranno crepe, delaminazioni e fori residui del restringimento sul fronte dell'estremità della ferrovia.
Il fronte dell'estremità della ferrovia sarà diritto tagliato e la direzione obliqua del fronte dell'estremità non supererà 5 millimetri in alcuna direzione. Le sbavature con una lunghezza di meno di 4 millimetri dovrebbero essere rimosse.
I difetti superficiali della ferrovia sono permessi essere puliti longitudinalmente con una pala dell'aria e la profondità di pulizia (calcolata da un lato) non sarà maggior della deviazione negativa permissibile della dimensione.
I difetti superficiali della ferrovia non sono permessi essere riparati o riempiti saldando.
Ferrovia leggera
Tipo | Larghezza capa (millimetri) | Altezza (millimetri) | Larghezza inferiore | Spessore di web (millimetri) | Peso di teoria (kg/m) | Grado | Lunghezza |
8kg | 25 | 65 | 54 | 7 | 8,42 | Q235B | 6M |
12kg | 38,1 | 69,85 | 69,85 | 7,54 | 12,2 | Q235B/55Q | 6M |
15kg | 42,86 | 79,37 | 79,37 | 8,33 | 15,2 | Q235B/55Q | 8M |
18kg | 40 | 90 | 80 | 10 | 18,6 | Q235B/55Q | 8-9M |
22kg | 50,8 | 93,66 | 93,66 | 10,72 | 22,3 | Q235B/55Q | 7-8-10m |
24kg | 51 | 107 | 92 | 10,9 | 24,46 | Q235B/55Q | 8-10m |
30kg | 60,33 | 107,95 | 107,95 | 12,3 | 30,1 | Q235B/55Q | 10m |
Ferrovia pesante
Larghezza capa (millimetri) | Altezza (millimetri) | Larghezza inferiore | Spessore di web (millimetri) | Peso di teoria (kg/m) | Grado | Lunghezza | |
P38 | 68 | 134 | 114 | 13 | 38,73 | 45MN/71MN | |
P43 | 70 | 140 | 114 | 14,5 | 44,653 | 45MN/71MN | 12.5M |
P50 | 70 | 152 | 132 | 15,5 | 51,51 | 45MN/71MN | 12.5M |
P60 | 73 | 176 | 150 | 16,5 | 60,64 | U71MN | 25M |
Crane Rail
Larghezza capa (millimetri) | Altezza (millimetri) | Larghezza inferiore | Spessore di web (millimetri) | Peso di teoria (kg/m) | Grado | Lunghezza | |
QU70 | 70 | 120 | 120 | 28 | 52,8 | U71MN | 12M |
QU80 | 80 | 130 | 130 | 32 | 63,69 | U71MN | 12M |
QU100 | 100 | 150 | 150 | 38 | 88,96 | U71MN | 12M |
QU120 | 120 | 170 | 170 | 44 | 118,1 | U71MN | 12M |
Prodotto chimico e proprietà della ferrovia d'acciaio materiale pesante e leggero di 38kg/m di Crane Rail P24 P30 P38 P43 della ferrovia 45Mn
Dimensione della sezione della ferrovia 38kg: altezza della ferrovia: 134mm, larghezza inferiore: 114mm, larghezza capa: 68mm, spessore: 13mm, peso: 38.733kg
materiale della ferrovia 38kg: Materiale di U71Mn, 45Mn materiale, ferrovia materiale 50Mn
norma della ferrovia 38kg: GB2585-2007
lunghezza della ferrovia 38kg: 12 metri/pezzo, 12,5 metri/pezzo
La ferrovia di U71Mn è una ferrovia bassolegata del manganese medio con il contenuto aumentato del manganese basato sulla composizione chimica del acciaio al carbonio. ; Le rotaie pesanti sono fatte generalmente di 50Mn, U71Mn; le rotaie pesanti e le rotaie di sollevamento sono fatte di U71Mn; Rotaie laminate a caldo GB2585-2007 per le ferrovie
1. Composizione chimica: mn S P V N.B.: U71Mn 0.65-0.76 di si del grado C 0.15-0.35 1.10-1.40 ≤0.030 ≤0.030 ≤0.030 ≤0.010
2. Proprietà meccaniche: resistenza alla trazione del grado (N/mm^2) allungamento dopo la rottura A/% meno non di meno che U71Mn 880
