strumento di misura del binario di 1600mm 1676mm, materiale della lega dello scartamento di Digital

Un'introduzione di 600mm, 750mm, 762mm, 900mm, 1000mm, 1067mm, 1435mm 1520mm, 1600mm, scartamento digitale di 1676mm

Il righello del calibro è uno strumento di misura speciale utilizzato per misurare il calibro fra le due rotaie d'acciaio della linea ferroviaria. La caratteristica del calibro della ferrovia è che la barretta del righello è composta di barretta di legno del righello e di barretta del righello del metallo attraverso un meccanismo piegante ed i due righelli formano un righello composito della barretta.

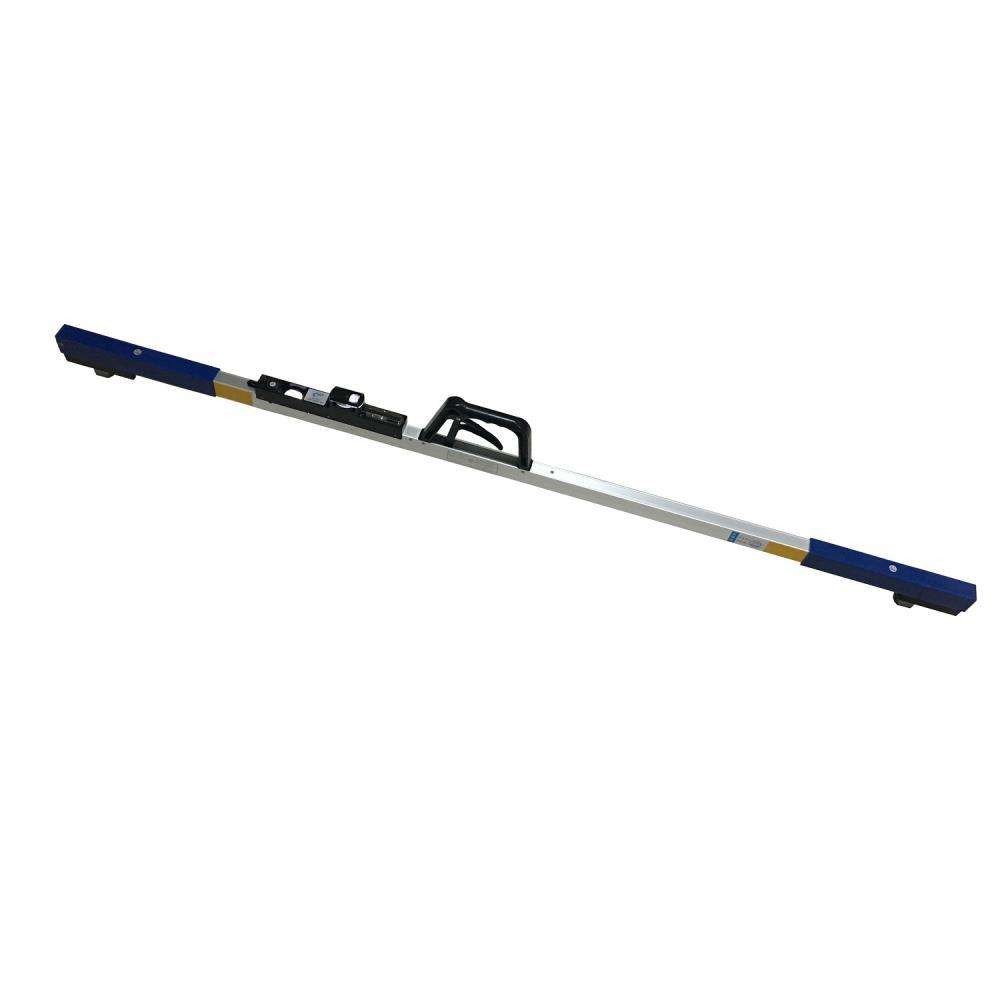

Il righello del calibro è un dispositivo di rilevazione a scartamento ridotto della pista. La sua struttura consiste di un corpo del righello, di un righello della scala e di una struttura libera sul corpo del righello. Il corpo del righello è una struttura duplex di profilo, sotto forma di un tubo quadrato. Estende esterno e c'è una scanalatura dal lato interno del bordo esterno. Inserisca la scala di acciaio inossidabile nella scanalatura e poi riparila con un perno all'estremità. C'è una struttura libera in mezzo al corpo della scala. Ci sono bulloni di adeguamento riparati sul piatto laterale, il piatto trasversale e la testa di misurazione sono installati all'estremità del corpo del righello e l'intero righello del calibro ha una struttura a forma di t.

Una proprietà di 600mm, 750mm, 762mm, 900mm, 1000mm, 1067mm, 1435mm1520mm, 1600mm, scartamento digitale di 1676mm

La funzione del calibro
In termini di metodo di implementazione di misura del calibro del calibro, le funzioni del calibro del calibro sono divise in due parti: uno è la misura laterale di lunghezza, compreso il calibro, l'intervallo di ispezione e la distanza posteriore della guardia. Questi tre parametri sono correlati e reciprocamente restrittivo. Secondo il metodo della trasmissione del valore corrente, l'errore di misurazione aumenta gradualmente dal calibro all'intervallo di ispezione e poi alla distanza della guardia posteriore; il secondo è la misura verticale di altezza, compreso orizzontale ed il livello eccellente, poichè i parametri geometrici statici della linea, i due sono essenzialmente differenti nel significato, l'orizzontale appartiene alla categoria di tolleranza geometrica (equivalente a parallelismo o all'inclinazione) ed il superelevation appartiene alla categoria di tolleranza dimensionale (con la pre-misura fra le due rotaie della linea). È collegato con la differenza di altezza). Per il righello del calibro, non è distinto dal principio di misura e dal metodo di misura. È creduto generalmente che il livello si riferisca al piccolo superelevation (superelevation zero compreso) ed a volte i termini dei due sono usati scambievolmente. Ciò è perché nella linea misura, la linea retta sezione pricipalmente mette a fuoco al livello e la sezione della curva pricipalmente mette a fuoco sul superelevation ed è realizzata dallo stesso misuratore con lo stesso strumento di misura, che crea l'illusione di unità (o di ripetizione) della terminologia.
L'importanza del calibro
Il calibro, il livello ed il superelevation sono i parametri geometrici di base delle linee ferroviarie ed i loro pro - e - contro direttamente sono collegati con la sicurezza corrente dei treni ferroviari. Come strumento di misura ferrovia-specifico importante che fornisce una base tecnica diretta per la linea manutenzione e costruzione, il righello ferroviario del calibro pricipalmente è usato per la misura statica di questi parametri geometrici. I risultati ultraelevati di misura realizzano indirettamente la misura di distorsione (conosciuta comunemente come «il pozzo del triangolo») [1].
Con il miglioramento dei requisiti tecnici delle linee ferroviarie, acceleri particolarmente la ricostruzione delle linee attuali e l'accelerazione continua del processo della costruzione delle linee dedicate del passeggero, per assicurare i requisiti tecnici stabili ed alti del calibro del calibro e la qualità quotidiana di verifica del calibro del calibro, rinforza il calibro che è necessario sempre più da dirigere l'uso quotidiano del righello.
Adattabilità ambientale dello scartamento
Le condizioni di lavoro del calibro del calibro sono molto cattive. Per soddisfare le richieste di uso, le seguenti edizioni dovrebbero anche essere pagate l'attenzione nella progettazione del calibro del calibro: (1) calibri del calibro dei gradi 0 e 1 dovrebbero occuparsi del calibro, dell'intervallo di ispezione e della distanza posteriore della guardia. Il valore dell'esposizione automaticamente è compensato e corretto secondo la temperatura ambiente reale; (2) la variabilità del valore dell'esposizione, il periodo dell'esposizione, la tensione di funzionamento e la capacità della batteria del calibro digitale del calibro dovrebbero adattarsi alla situazione reale sul sito; (3) nella temperatura elevata, bassa temperatura, umidità ed il calore costante, la compatibilità elettromagnetica, pioggia ed altre circostanze normali dovrebbe potere lavorare normalmente; (4) può resistere ai termini sfavorevoli anormali quale calo, vibrazione; (5) assicura che nelle frequenti condizioni ricambiare di lavoro, la struttura del calibro e la prestazione di misura dovrebbero essere di tenerla con calma. Questi requisiti, è necessario da fare i chiari requisiti nelle norme pertinenti. Per quanto riguarda l'altra esigenza particolare degli utenti specifici, possono essere acconsentite nel contratto di vendita e dell'acquisto.
Manutenzione quotidiana e manutenzione del calibro del calibro
Oltre alla manutenzione normale, i seguenti 4 punti dovrebbero essere pagati l'attenzione speciale a.
(1) dopo che il calibratore del calibro del calibro con l'indicatore del quadrante ultima i lavori di calibratura, la sonda mobile del calibro dovrebbe essere regolato alla posizione appropriata e la sonda dell'indicatore del quadrante dovrebbe completamente essere liberata, di modo che il bilanciere dell'indicatore del quadrante è completamente nella posizione. stato unstressed.
(2) dopo che i lavori di verifica sono ultimati, il calibro del lavoro dovrebbe essere appeso verticalmente per stoccaggio. Se il calibro è disposto orizzontalmente, la deformazione del auto-peso dovrebbe essere considerata e una posizione ragionevole di sostegno dovrebbe essere selezionata.
(3) la scelta della posizione di sostegno. Il calibro è una barretta snella ed il valore reale della sua lunghezza (1435±0.20) millimetro è usato. Di conseguenza, il supporto del punto di Bezier dovrebbe essere utilizzato nella selezione della posizione di sostegno, cioè, la posizione a=0.2203L di sostegno. Nella formula, la a è la posizione di sostegno, millimetro; La L è la lunghezza del calibro, millimetro.
(4) per il calibratore facendo uso del righello del visualizzatore digitale, quando il righello del visualizzatore digitale è smontato per ispezione, il metro del visualizzatore digitale e del righello non sarà smontato, ma dovrebbe essere smontato complessivamente per evitare la perdita del pezzo di limite. In breve, il personale di misura dovrebbe implementare rigorosamente le procedure di verifica nel processo di verifica, coscienzioso esegue le procedure dell'operazione, standardizza il materiale da otturazione delle annotazioni di verifica e correttamente presenta il certificato di verifica, in modo da assicurare la trasmissione accurata ed affidabile del valore [2].
Analisi e pubblicazione dello stato tecnico del calibro del calibro
Limitazioni dei calibri tradizionali
L'indice di accuratezza del calibro meccanico tradizionale del calibro è colpito e limitato dalla struttura del calibro del calibro, dagli stati di uso, dal livello della tecnologia di misura dell'utente, dal livello fabbricante e da altri fattori, sebbene la prestazione di misura alla temperatura ambiente possa soddisfare le norme pertinenti e le richieste dei regolamenti tecnici metrologici, ma in altre condizioni ambientali, non può completamente essere garantito che le richieste pertinenti ancora saranno soddisfatte. Attualmente, il corpo di alluminio comunemente usato del righello (luce nel peso, adatto aunico persona che porta sul terreno), perché il suo coefficiente di dilatazione lineare è abbastanza differente da quello delle traversine, è ovviamente colpito dalla temperatura ambiente di uso. Quando c'è una differenza della temperatura (20°C), l'espansione e quantità di contrazione del calibro del calibro è maggior della quantità di contrazione e di espansione della traversina (la quantità di contrazione e di espansione della traversina è coerente con la quantità di contrazione e di espansione del wheelset della locomotiva e del veicolo), di modo che il valore indicato del calibro è lo stesso del valore reale del calibro a questa temperatura. Contradditorio, con conseguente errore supplementare di indicazione. Nelle aree con le condizioni di funzionamento dure, l'errore reale del calibro anche raggiunge 0.8-1mm. Questo effetto sembra essere meno significativo per il valore della gestione (+4-2mm) della linea manutenzione nel passato, ma per il valore della gestione di attuale linea (+4-2mm) ±2mm), particolarmente il valore della gestione della pista ballastless (±1mm), è necessario da prestare abbastanza attenzione a questa influenza ed alle sue misure di eliminazione. dovuto la limitazione del metodo di misura, degli stati di uso, del processo di produzione, del costo e di altri fattori, lo strumento di misura ultraelevato del calibro del calibro può soddisfare soltanto attualmente la richiesta di errore permissibile di ±1.3mm del valore super alto di indicazione di vari calibri meccanici del calibro. L'uso ed il funzionamento irregolari del calibro del calibro (come il posizionamento e lettura) è inoltre la causa di grandi errori di misurazione durante l'uso.
Caratteristiche tecniche principali di nuovo calibro del calibro
La nascita del calibro del visualizzatore digitale ha aperto un nuovo cammino risolvere i problemi di cui sopra, che pricipalmente è riflesso nei seguenti aspetti: In primo luogo, il livello e l'accuratezza ultraelevata di misura è migliorato significativamente per soddisfare le richieste ultraelevate di misura di velocità-aumento delle linee; Elimini automaticamente l'errore supplementare della temperatura ambiente sulla misura del calibro e migliori l'accuratezza della misura del calibro; in terzo luogo, può realizzare la sostituzione dell'hardware o il mantenimento della sonda del calibro sotto usura normale e migliora il tempo di impiego di efficienza e di uso del calibro del calibro.
calibro digitale
Introduzione
I calibri di Digital visualizzano i risultati di misura nella forma digitale, completamente eliminante sia gli errori visivi che le letture stimate fra le linee.
dovuto la selezione manuale dei punti buoni invece della misura continua, dell'inattendibilità dei risultati di misura causati dai fattori esterni quale il flash della ferrovia, dell'inquinamento da idrocarburi, della ruggine e delle saldature irregolari della ferrovia è evitato.
Questo prodotto è diviso 600 in tipo, 900 il tipo, il tipo 1435.
gamma di temperature
-30°C a +60°C.
In uso, appena la stampa il bottone di interruttore di accensione, lo strumento visualizzerà immediatamente i risultati di misura senza alcun addestramento.
Il tubo digitale luminescente rosso visualizza i risultati di misura, la lettura è conveniente, i dati sono chiari ed intuitivi
L'operatore può vedere chiaramente tutti i dati di misura da una vetrina senza chinarsi, che è particolarmente prominente quando lo strumento è utilizzato nella luce ambientale bassa, alla notte, nelle situazioni di emergenza ed in tunnel.
efficienza del lavoro
Il calibro digitale del calibro completa automaticamente la misura di tutti i dati, completamente eliminante la necessità di piegare giù per regolare la ruota di grado, per allineare la posizione zero della bolla livellata, sguardo alla scala ultraelevata e poi per correggere la linea dalla lente d'ingrandimento quando per mezzo del calibro meccanico del calibro. La procedura noiosa dell'operazione di esame della scala del calibro dalla cima riduce l'intensità di lavoro dell'operatore, accorcia il tempo di misura e migliora l'efficienza di operazione. La linea retta misura aumenta l'efficienza di 40%, la misura della curva aumenta l'efficienza di 60% e la misura della curva nel tunnel aumenta l'efficienza da più del doppio.
La norma nazionale stipula che il righello è un forte dispositivo di ispezione ed il periodo di ispezione è di tre mesi. Ci sono 11 oggetto di ispezione per un righello. Fra queste 11 mansione, il lavoro più che richiede tempo e più laborioso pricipalmente è concentrato sul meccanismo di segno meccanico. Riparazione e sostituzione, compreso la sostituzione di usura della sonda che supera il livello, la marcatura della scala del calibro, la marcatura della ruota della scala, il trattamento della lente d'ingrandimento che è vaga, la riparazione della rotazione meccanica della ruota della scala che è inflessibile e l'adeguamento della precisione della posizione zero della bolla, ecc livellati… Poiché questi impianti sono causati tramite usura meccanica e deformazione, la manutenzione e la verifica sono molto difficili. Il righello digitale del calibro completamente annulla il meccanismo di misurazione d'incisione meccanico, in modo dalla manutenzione ed il lavoro di verifica notevolmente è ridotta e 11 mansione di verifica è ridotta attualmente a 7., richiede soltanto 5 minuti per calibrare un righello digitale del calibro e l'efficienza del lavoro è migliorata entro i tempi di quasi 40%.
Poiché il righello digitale del calibro completamente annulla il meccanismo di misurazione d'incisione meccanico. Di conseguenza, il costo di sostituzione delle parti del meccanismo di misurazione del reticolo meccanico completamente si elimina.

I vantaggi di 600mm, 750mm, 762mm, 900mm, 1000mm, 1067mm, 1435mm1520mm, 1600mm, scartamento digitale di 1676mm



* 1 grande esposizione di OLED: particolarmente adatto a giorno fuori ed a notte scura
* operazione rapida di calibratura 2: processo semplice di misura
* batteria di grande capacità 3: molto tempo di latenza
* 4 misure digitali precise: tenga la stabilità a lungo termine
* compensazione di temperatura 5: la temperatura di lavoro è -30~+55℃
* progettazione isolata 6
* interferenza Anti-elettromagnetica 7
* 8 impermeabili: ha potuto utilizzare nel giorno piovoso
* una funzione di 9 risparmi di energia: nessun esercizio entro 15 minuti, il sistema interromperà automaticamente.
* trasferimento di dati di 10 Bluetooth e funzione del software di MessApp (opzione)
* 11On-demand ha personalizzato il rifornimento
* funzione della lettura 12Automatic
