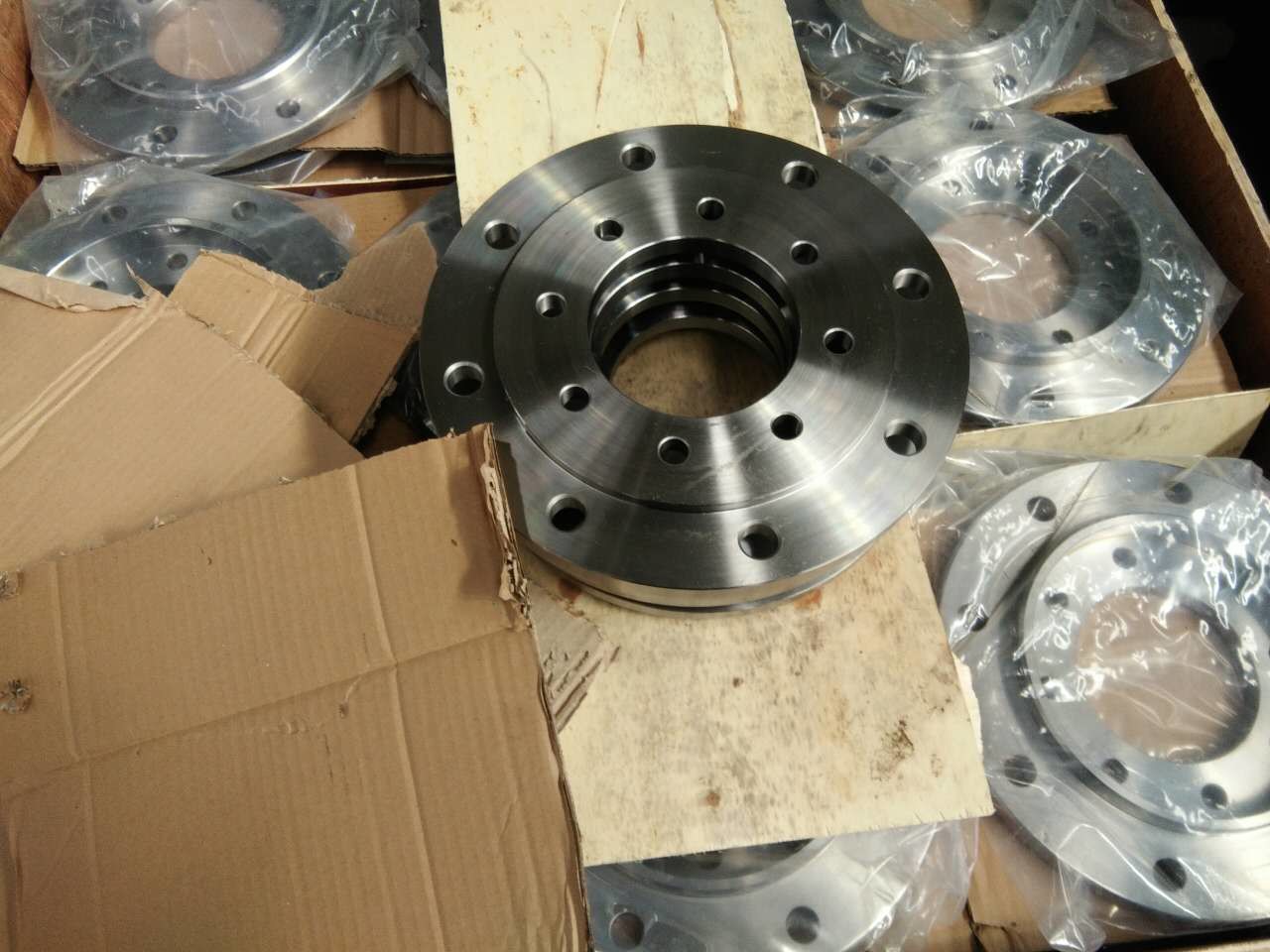

Norma forgiata dell'ANSI della flangia di piatto di acciaio inossidabile EN1092 DN150 PN16

Introduzione della norma forgiata dell'ANSI della flangia di piatto di acciaio inossidabile EN1092 DN150 PN16

Flangia, anche conosciuta come la flangia della flangia o la flangia. Le flange sono le parti collegate fra le assi e sono usate per il collegamento fra le estremità del tubo; inoltre sono usate come flange sull'entrata e sullo sbocco di attrezzatura per il collegamento fra attrezzatura due, quali le flange del riduttore. Il collegamento della flangia o il giunto di flangia si riferisce ad un collegamento staccabile in cui le flange, le guarnizioni ed i bulloni sono collegati l'un l'altro come insieme delle strutture di sigillatura combinate. La flangia del tubo si riferisce alla flangia utilizzata per il convoglio nell'installazione della conduttura ed usato su attrezzatura si riferisce alle flange dello sbocco e dell'entrata dell'attrezzatura. Ci sono fori sulle flange ed i bulloni fanno le due flange collegate strettamente. Le flange sono sigillate con le guarnizioni. La flangia è divisa nella flangia infilata del collegamento (collegamento del filo), nella flangia di saldatura e nella flangia della clip. Le flange sono utilizzate nelle paia, le flange del cavo possono essere usate per le condutture a bassa pressione e le flange saldate possono essere usate per le pressioni superiore a quattro chilogrammi. Aggiunga una guarnizione fra le due flange e fissile con i bulloni. Le flange differenti di pressione hanno spessori differenti ed utilizzano i bulloni differenti. Quando le pompe e le valvole sono collegate alle condutture, le parti dei questi attrezzatura inoltre sono trasformate le forme corrispondenti della flangia, anche conosciute come i collegamenti della flangia. Tutte le parti del collegamento che sono serrate alla periferia di due aerei e si sono chiuse allo stesso tempo generalmente sono chiamate «flange», quale il collegamento delle condotte di ventilazione, tali parti possono essere chiamate «parti della flangia». Ma questo collegamento è soltanto una parte dell'attrezzatura, quale il collegamento fra la flangia e la pompa idraulica, non è facile da chiamare la pompa idraulica «parti della flangia». Quei più piccoli, quali le valvole, possono essere chiamati «parti della flangia»

Classificazione
1. secondo lo standard industriale di industria chimica (HG): flangia integrale (SE), flangia infilata (Th), flangia di saldatura piana del piatto (PL), flangia della saldatura di testa del collo (WN), flangia di saldatura piana del collo (COSÌ), flangia di saldatura dell'incavo (interruttore), flangia sciolta dell'anello di saldatura di testa (PJ/SE), flangia sciolta di saldatura piana dell'anello (PJ/RJ), allineante la copertura della flangia (BL), copertura della flangia (BL) [2].
2. secondo (spedendo e trattando) lo standard industriale petrochimico: flangia infilata (pinta), flangia della saldatura di testa (WN), flangia di saldatura piana (COSÌ), flangia di saldatura dell'incavo (interruttore), flangia sciolta (LJ), copertura della flangia (non indicata).
3. secondo lo standard industriale meccanico (JB): flangia integrale, flangia della saldatura di testa, flangia di saldatura piana della lamiera, flangia sciolta del piatto dell'anello di saldatura di testa, flangia sciolta di saldatura piana del piatto dell'anello, flangia sciolta di borsatura della flangia del piatto dell'anello, copertura della flangia.
4. secondo la norma nazionale (GB): flangia integrale, flangia infilata, flangia di saldatura di testa, flangia di saldatura piana con il collo, flangia di saldatura dell'incavo con il collo, anello di saldatura di testa con la flangia sciolta del collo, flangia piana della saldatura della flangia del piatto, flangia sciolta del piatto dell'anello di saldatura di testa, flangia sciolta di saldatura piana del piatto dell'anello, flangia sciolta di borsatura del piatto dell'anello, copertura della flangia.
Materiale
WCB (acciaio al carbonio), LCB (acciaio al carbonio di bassa temperatura), LC3 (acciaio al nichel 3,5%), WC5 (1,25% acciaio al molibdeno del cromo 0,5%), WC9 (2,25% cromo), C5 (molibdeno) del cromo 0,5% di 5%, C12 (molibdeno) del cromo 1% di 9%, CA6NM (4 (acciaio al cromo di 12%), CA15 (4) (cromo di 12%), acciaio inossidabile CF8M (acciaio inossidabile 316), CF8C (acciaio inossidabile 347), CF8 (acciaio inossidabile 304), CF3 (304L)), CF3M (316L acciaio inossidabile), CN7M (acciaio legato), M35-1 (Monel), N7M (lega di Hastel B), CW6M (lega di nichel di Hasta C), attesa CY40 (Inconel).

Metodo del collegamento

Il collegamento della flangia è di riparare due tubi, accessori per tubi o attrezzature su un piatto della flangia in primo luogo, di aggiungere i cuscinetti della flangia fra i due piatti della flangia e li fissa insieme ai bulloni per completare il collegamento. I certi accessori per tubi ed attrezzature già hanno loro proprie flange, che sono i collegamenti anche flangiati. Il collegamento della flangia è un metodo importante del collegamento nella costruzione della conduttura. Il collegamento della flangia è di facile impiego e può resistere alla maggior pressione. Nella conduttura industriale, all'interno della casa, il diametro del tubo è piccolo ed è pressione bassa ed i collegamenti della flangia non sono visibili. Se siete in un locale caldaie o in un sito di produzione, ci sono tubi ed attrezzature flangiati dappertutto. [1]
Secondo il metodo del collegamento, il tipo di collegamento della flangia può essere diviso in: flangia di saldatura piana del piatto, flangia di saldatura piana con il collo, flangia con il collo, flangia di saldatura dell'incavo, flangia infilata, copertura della flangia, anello della saldatura di testa di saldatura di testa con la flangia sciolta del collo, flangia sciolta di saldatura piana dell'anello, flangia del fronte di scanalatura dell'anello e copertura della flangia, flangia piana del grande diametro, alta flangia del collo del grande diametro, lamiera cieca del otto-carattere, flangia sciolta dell'anello di saldatura di testa, ecc.

uso
Poiché la flangia ha buona prestazione completa, è ampiamente usata in prodotto chimico, costruzione, rifornimento idrico, drenaggio, petrolio, luce e industria pesante, la refrigerazione, risanamento, impianto idraulico, protezione antincendio, energia elettrica, spazio aereo, la costruzione navale ed altri progetti di base.
Categorie relative
(1) riducendo flangia
Nome di prodotto: Flangia del riduttore
Parametri tecnici: secondo le norme nazionali
Standard di qualità: Manifatturiero nell'accordo rigoroso con le norme pertinenti formulate dallo stato
Specifiche di prodotto: DN15-DN2000

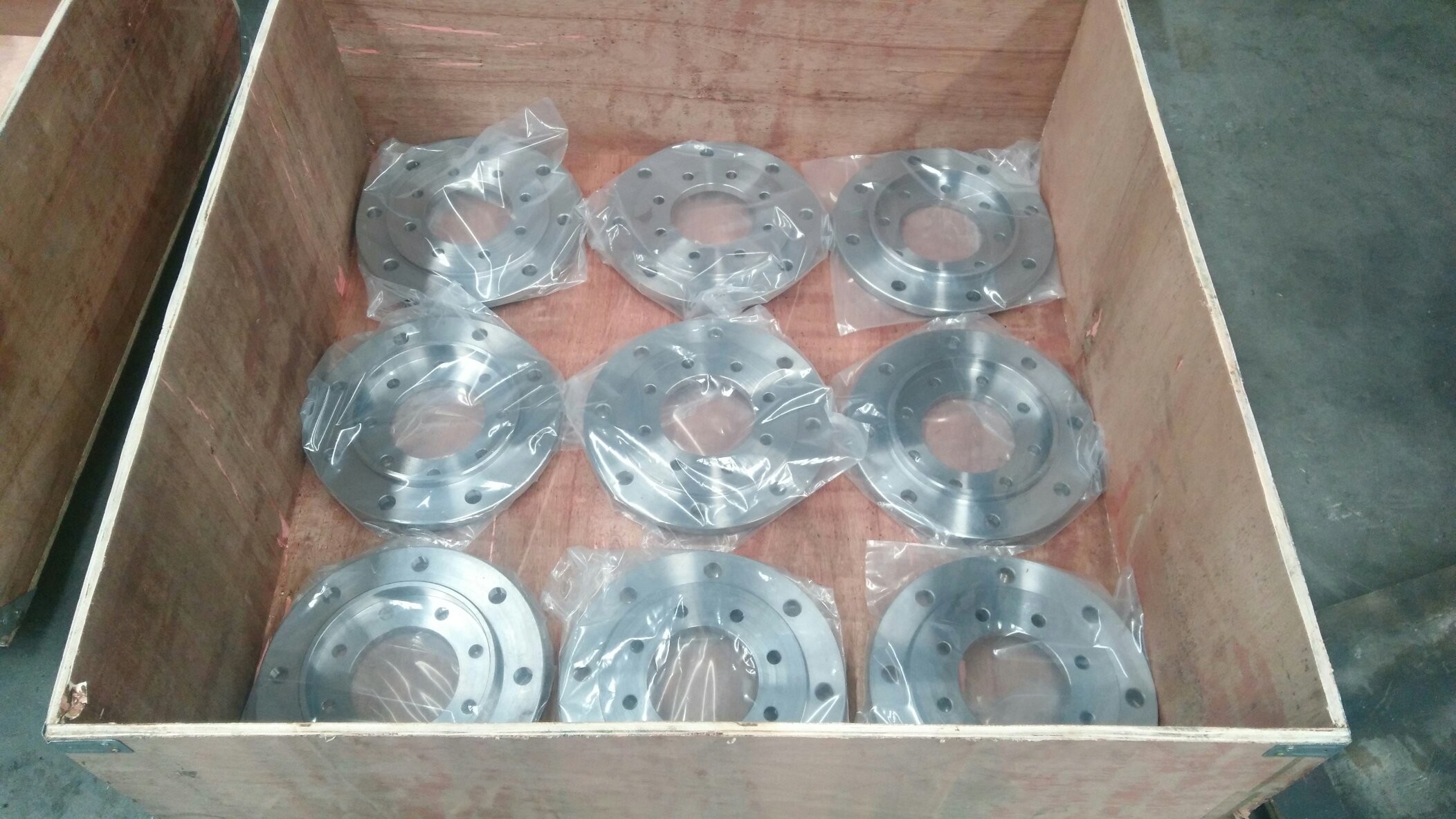

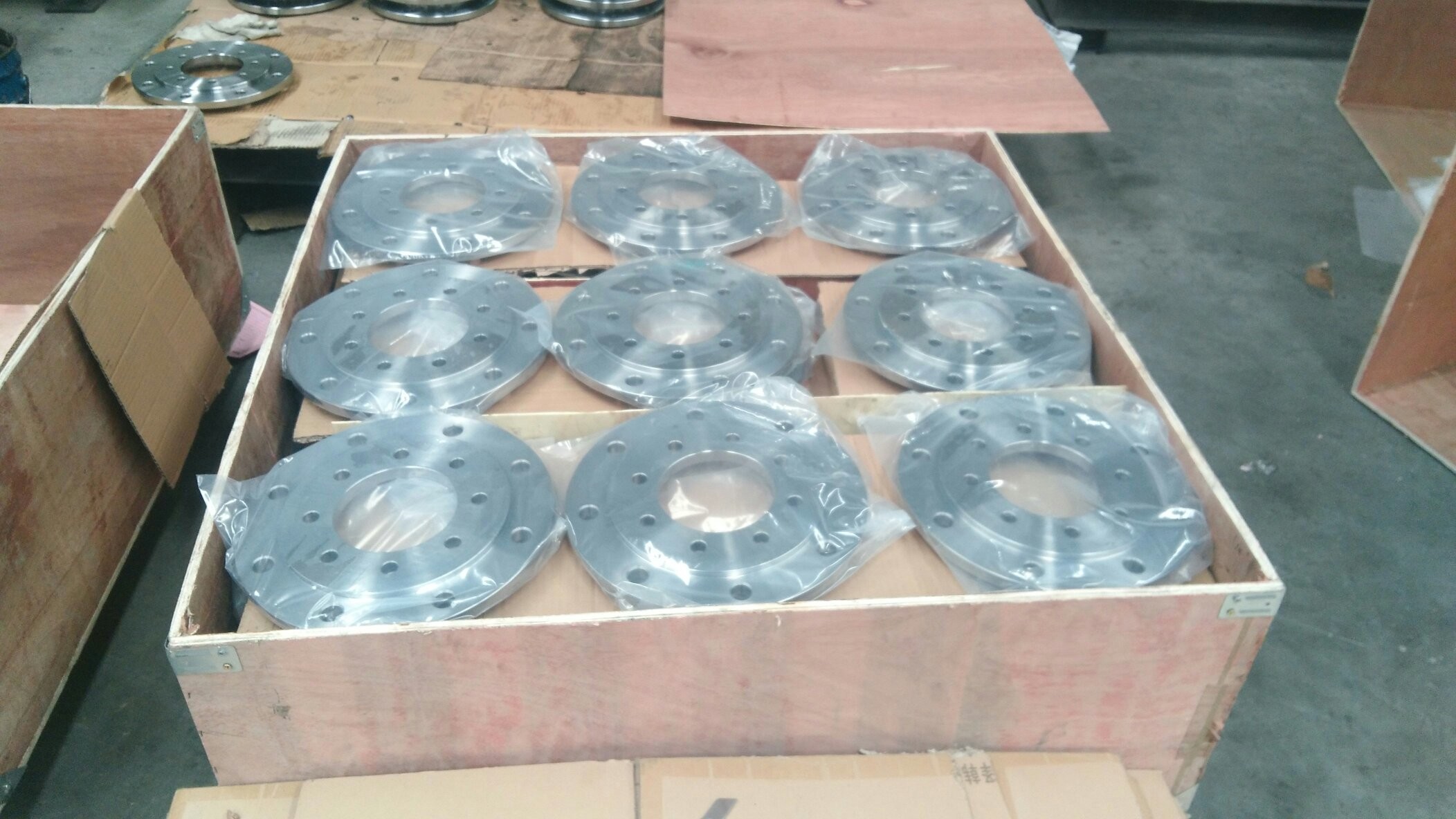

Imballaggio del prodotto: scatola di legno o altra
Colore del prodotto: colore metallico
Caratteristiche di prodotto: resistenza anticorrosiva, dell'acido e dell'alcali, tempo di impiego lungo, ecc., calcolo di prezzo ragionevole, resistenza regolare della superficie, dell'acido e dell'alcali, resistenza ad alta temperatura, bello aspetto, forte prestazione di struttura.
Processo di produzione: pezzo fucinato globale professionale, forgiante fabbricazione, taglio medio del piatto, rotolamento medio del piatto, ecc.
Metodo di lavorazione: il CNC di alta precisione lavora la rifinitura del tornio, la saldatura ad arco di argon, ecc. al tornio di giro e ordinari.
Pressione nominale sch5s, sch10s, sch20s, sch30s, sch40s, ecc.
Norma fabbricante: norma nazionale, norma americana, norma russa, norma giapponese, ecc.
Materiale: 201, 304.316.316L.0Cr18Ni9.321.202, ecc.
Applicazione: Ampiamente usato nella tutela dell'acqua, nella energia elettrica, nella centrale elettrica, negli accessori per tubi, nell'industria, nel contenitore a pressione, ecc.
Metodo del collegamento: flangia il dado, il collegamento di bullone.
(2) flangia di acciaio inossidabile
Nome di prodotto: Flangia di acciaio inossidabile
Specifiche: ″ del ″ ~240 di 1/2 (10-6000)
Classe di pressione: 0.6MPa ~ 32MPa, 150Lb ~ 2500Lb, PN0.25-PN42.0
Materiale: 304, 304L, 321, 316, 316L, 310S ed altri materiali
Ministero dello standard industriale chimico: HG5010-52~HG5028-58, HGJ44-91~HGJ65-91, HG20592-2009 (serie) di PN, HG20615-2009 (serie di Calss)
Applicazioni: caldaie e contenitori a pressione, petrolio, prodotto chimico, costruzione navale, farmaceutico, metallurgia, macchinario, alimento ed altre industrie.
(3) flangia del contenitore a pressione
Nome di prodotto: Flangia del contenitore a pressione
Specifiche: DN300~3000
Note del prodotto: Industria di applicazione della flangia del contenitore a pressione: HVAC, potere, rifornimento idrico della costruzione, montaggi del contenitore a pressione, accessori per tubi di pressione.
Categoria di prodotto: Serie della flangia
Industria di applicazione: HVAC, potere, rifornimento idrico della costruzione, accessori del contenitore a pressione, accessori del tubo di pressione.
Parametri tecnici di applicazione
Pressione nominale PN, MPa (barra) della guarnizione 0,6 1,0 1,6 2,5 4,0 6,4
Superficie concava e convessa (MFM) DN1300~3000 DN300~3000 DN400~2000 DN300~800
Superficie del maschio e femmina (TG) DN1300~3000 DN300~3000 DN300~3000 DN300~800
Aereo completo (FF) DN300~3000 DN300~3000 DN300~3000 DN300~800
(4) flangia di saldatura del piano
Le flange di saldatura piane includono le flange di saldatura piane del piatto e le flange di saldatura piane con il collo.
Flangia di saldatura piana del piatto (PL)

Le flange di saldatura piane sono adatte a collegamenti di tubo d'acciaio con una pressione nominale che non supera 2.5MPa. La superficie di tenuta della flangia di saldatura piana può essere trasformata tre tipi: liscio, concavo-convesso e maschio e femmina. L'applicazione della flangia di saldatura piana liscia è il più grande. Principalmente è usata quando le circostanze medie sono relativamente delicate, quali l'aria compressa non purificata a bassa pressione e l'acqua di circolazione a bassa pressione.

Flangia piana del collo della saldatura (COSÌ)
L'altezza del collo della flangia di saldatura piana con il collo è più bassa, che migliora la rigidità e la portata della flangia. Rispetto alle flange della saldatura di testa, il carico di lavoro di saldatura è grande, il consumo di coni retinici di saldatura è alto e non può resistere al piegamento ed alle fluttuazioni ad alta temperatura ed ad alta pressione, ripetuti della temperatura, ma è più conveniente da installare sul sito ed il processo di schiaffeggiare e di lucidatura della cucitura di saldatura può essere omesso, che è più popolare.
(5) saldatura di testa con il collo (WN)
Flange della saldatura testa a testa: Le saldature della flangia del collo si riferiscono a spesso come «flange dell'alto perno». Il suo scopo è di trasferire la pressione alla conduttura, quindi riducente le alte concentrazioni di sforzo nella base della flangia. Le saldature della flangia del collo sono le migliori saldature testa a testa di progettazione che forniscano le flange dovuto il loro valore strutturale inerente. Tuttavia, il prezzo è relativamente elevato, perché il processo di produzione del prodotto è complicato.
Flangia (infilata) infilata: La flangia infilata è collegata con un filo. Ma il centro del prodotto ha la dimensione del filo che corrisponde al tubo. Il suo vantaggio principale è che può essere montato senza saldare.
Scivolamento delle flange: Facendo scorrere le flange hanno un perno più basso perché il tubo entra nella singola flangia prima della saldatura. È saldato dentro e fuori fornire abbastanza forza per impedire la perdita.
Lap Flange: Lap Flange è realmente l'esatto la stessa flangia scorrevole, eccetto è un raggio fra il foro e la corsa della flangia. È necessario affinchè il raggio abbia flange per accomodare l'estremità del troncone del rivestimento. Tipicamente, le flange del rivestimento ed i tronconi del rivestimento si accoppiano insieme all'estremità del sistema dell'assemblea.
La flangia della saldatura dell'incavo è una simile flangia di slittamento, a meno che abbia un foro e una contro dimensione del foro. La corrispondenza del foro contro con il tubo permette che il tubo sia inserito nella flangia simile alla flangia scorrevole. Il diametro di più piccolo foro è lo stesso dell'identificazione per abbinare lo stesso tubo. La relegazione è un foro incorporato che funge da manica della spalla progettata affinchè convogliare resti al fondo. Ciò elimina tutta la restrizione di flusso quando usando le flange della saldatura dell'incavo.
(6) flangia di saldatura dell'incavo (interruttore)
Flangia di saldatura dell'incavo

Forma della superficie di tenuta: superficie sollevata (rf), superficie concavo-convessa (MFM), superficie del maschio e femmina (TG), superficie del collegamento dell'anello (RJ)
Materiale: Acciaio al carbonio: ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70;
Acciaio legato: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/Ⅲ, 35CrMoV, 45CrMo, ecc.
Norma fabbricante: ANSI B16.5, GB/T9117.1-2000-GB/T9117.4-200, ecc.
(7) flangia infilata (TH)
Diametro nominale infilato della flangia: DN8 ~ pressione di esercizio DN100: 1,0 ~ (MPa) materiale della flangia infilato piatto 2,5: acciaio inossidabile, acciaio al carbonio, acciaio legato.
Applicazione infilata della flangia: adatto a filo che chiude e che sigilla dei tubi industriali e civili quali protezione antincendio, gas, caldo e acqua fredda, condizionamento d'aria, tubi di pressione d'aria, tubi di olio, strumenti, tubi idraulici, ecc.
Copertura della flangia (BL)
La copertura della flangia, anche conosciuta come la flangia cieca, è una flangia senza un foro nel mezzo, che è usato per sigillare la spina del tubo. Ci sono molti tipi di superfici di tenuta, compreso superficie piana, superficie convessa, superficie concavo-convessa, la superficie del maschio e femmina e la superficie del collegamento dell'anello.
Superficie di tenuta: superficie piana (FF), superficie concava e convessa sollevata della superficie (rf), (MFM), superficie del maschio e femmina (TG), superficie del collegamento dell'anello (RJ)
Materiali di produzione:
Acciaio al carbonio: ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70;
Acciaio inossidabile: ASTM A182 F304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;
Acciaio legato: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/Ⅲ.
(8) flangia sciolta
Flangia sciolta dell'anello della saldatura di testa del collo
La flangia sciolta del collo della manica della manica della flangia dell'anello sciolto della saldatura di testa, la flangia di piatto sciolta della manica dell'anello di saldatura di testa, la flangia di piatto sciolta di saldatura piana della manica dell'anello, piatto che capovolge la flangia sciolta della manica, oltre al raduno i bisogni della chiusura dopo l'installazione, là è fori nella barretta, questi fori può impedire i bulloni l'allentamento una volta sottoposta alla vibrazione. Alcuni bulloni della flangia con i coni retinici lucidati scuciti dovrebbero essere sottili, chiamato bulloni sottili della flangia della barretta. Questo genere di bullone della flangia è favorevole al collegamento delle forze variabili. Ci sono bulloni ad alta resistenza speciali sulla struttura d'acciaio, la testa sarà più grande e la dimensione inoltre cambierà.
Saldatura piana Ring Loose Flange (PJ/SE)
La flangia sciolta di saldatura piana della manica dell'anello è una flangia mobile, che è abbinata generalmente con gli accessori del rifornimento idrico e di drenaggio (il più comune sui giunti di dilatazione). I tubi e le attrezzature sono collegati con i bulloni. Lo scopo di usando la flangia sciolta di saldatura piana della manica dell'anello è generalmente di conservare il materiale. La sua struttura è divisa in due parti. Un'estremità della parte del tubo è collegata al tubo e l'altra estremità è trasformata una flangia e la parte della flangia è collegata sulla flangia. Il piatto della flangia è fatto di materiale di qualità inferiore e la parte del tubo è fatta dello stesso materiale del tubo, in modo da conservare il materiale.
Flangia sciolta di saldatura piana dell'anello:
1. riduzione dei costi. Quando il materiale del tubo è speciale e costoso, il costo di saldatura delle flange dello stesso materiale è alto.
2. È inopportuno per la saldatura o l'elaborazione o richiede ad alta resistenza. Quali i tubi di plastica, tubi d'acciaio di vetro e simili.
3. facile costruire. Per esempio, non è facile da allineare i fori passanti della flangia durante il collegamento o da impedire ai fori passanti della flangia dell'attrezzatura di cambiare in futuro.
Svantaggi della flangia sciolta di saldatura piana dell'anello:
1. pressione bassa.
2. La forza dell'anello di saldatura è bassa (particolarmente quando lo spessore è inferiore a 3mm)
Norma di produzione sciolta di saldatura piana della flangia dell'anello:
Norma nazionale: GB/T9112-2000 (GB9113·1-2000~GB9123? 4-2000)
Norma americana: ANSI B16.5 Class150, 300, 600, 900, 1500 (WN, COSÌ, BL, TH, LJ, interruttore)
Norma giapponese: JIS 5K, 10K, 16K, 20K (PL, COSÌ, BL, WN, TH, INTERRUTTORE)
Norma tedesca: DIN2573, 2572, 2631, 2576, 2632, 2633, 2543, 2634, 2545 (PL, COSÌ, WN, BL, TH)
Ministero dello standard industriale chimico: HG5010-52~HG5028-58, HGJ44-91~HGJ65-91
Norma della flangia: HG20592-2009 (serie) di PN HG20615-2009 (serie di Calss)
Norma meccanica di dipartimento: JB81-59~JB86-59, JB/T74-1994, JB/T79-94~JB/T86-94
Norma del contenitore a pressione: NB/T47020-2012~NB/T47027-2012, JB1157-82~JB1160-82 B16.47A/B B16.39 B16.48
Flangia del fronte di scanalatura dell'anello e copertura della flangia

Bordo cieco
Flangia sciolta 6 dell'anello della saldatura di testa
Flangia della parte girevole
Flangia dell'ancora
Saldatura/flangia del rivestimento
Numero standard della flangia d'acciaio marina della saldatura a ricoprimento: Questa norma si applica ai prodotti del mare ed ai prodotti di organizzazione marina. I materiali principali sono: acciaio al carbonio, acciaio legato, acciaio di bassa temperatura, acciaio inossidabile.
