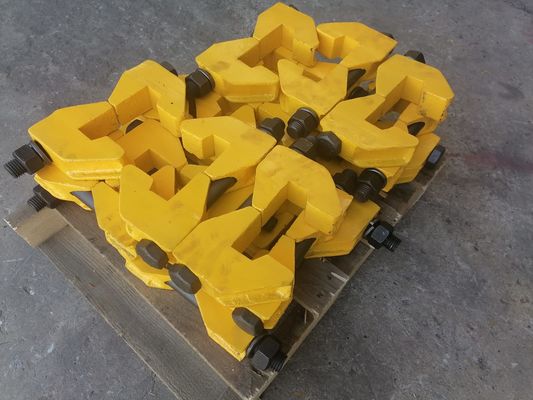

Morsetti per rotaie forgiati Produzione forgiata 45 Acciaio con saldatura di morsetti per giunzione di bulloni

forgiatura morse ferroviarie produzione forgiata 45 acciaio con bulloni saldature morsa giunzione rotaia per salvaguardare difetti rotaia

Caratteristiche dei morsetti per binari Kingrail:

Il morsetto per rotaia è stato progettato per eliminare molti degli svantaggi di altri design di morsetti per rotaia tradizionali e offre prestazioni migliorate in tutte le condizioni di utilizzo.Il design del morsetto ferroviario Kingrail è radicalmente diverso dal design precedente e garantisce un angolo di pre-coppia positivo in modo che quando il bullone viene serrato, i fori del bullone rimangano allineati, eliminando il rischio di bulloni piegati.I bulloni rimangono dritti anche al doppio della coppia consigliata.

Nei design tradizionali, i morsetti ruotano verso l'interno per ottenere supporto dal binario.Di conseguenza, i fori del bullone non sono più concentrici e il bullone presenta un carico di flessione indotto e una superficie di contatto angolata.Nel nuovo Pandrol Rail Clamp, la geometria del morsetto garantisce l'autosupporto del carico di flessione e il bullone non deve sopportare il carico e ha una superficie di contatto quadrata.La maggiore percentuale di tensione del bullone si traduce in una maggiore forza di serraggio.Il nuovo design ha dimostrato di fornire prestazioni migliorate in tutte le condizioni di utilizzo.Di conseguenza, sono possibili velocità di linea più elevate, la sicurezza è migliorata e vi sono notevoli risparmi sia in termini di tempo che di costi.

Resistenza dei morsetti per binari:

L'aumento della forza di serraggio riduce lo scorrimento della rotaia dovuto alle variazioni di temperatura
La deflessione verticale migliorata consente velocità della linea più elevate sul giunto
Il profilo autoportante del morsetto semplifica l'installazione
L'azione di bloccaggio orizzontale elimina la flessione dei bulloni di bloccaggio
Disponibile sistema di dadi anti-allentamento Hardlock

Maggiore sicurezza
Riduzione dei costi di vita e dei tempi di installazione
Compatibile con molti diversi profili di binari
I bulloni possono essere riutilizzati a differenza di altri design
Sollecitazione della rotaia ridotta grazie a punti di contatto più ampi

Vantaggi tecnici dei morsetti Kingrail

Angolo di pre-coppia positivo Il design del Rail Clamp garantisce un angolo di pre-coppia positivo per il bullone, in modo che i fori rimangano allineati mentre il bullone viene serrato.I test hanno dimostrato che i bulloni rimangono dritti, senza rischio di flessione, anche con una coppia doppia rispetto a quella consigliata.Maggiore forza di serraggio Rail Clamp ha una percentuale maggiore di tensione del bullone e una maggiore forza di serraggio rispetto ai design tradizionali.Di conseguenza, lo scorrimento del giunto ferroviario e la deflessione verticale del giunto sono ridotti.Autosupporto del carico di flessione La geometria del morsetto garantisce l'autosupporto del carico di flessione, mentre i carichi di reazione vengono distribuiti e colpiscono l'anima della rotaia.Il bullone non sopporta più il carico di flessione e ha una superficie di contatto quadrata.Compatibilità Il morsetto è stato progettato per accogliere la maggior parte dei profili di binari.

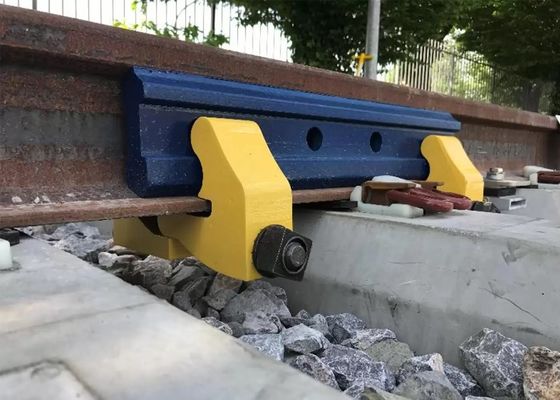

Ampi punti di contatto I punti di contatto sono più distanti rispetto ai design tradizionali, riducendo l'attrito tra il morsetto e il piede della rotaia.Ciò aumenta il carico di serraggio e riduce la forza sulla rotaia e la sollecitazione all'interno del bordo del piede della rotaia.Progettato per un'installazione facile e veloce Il profilo autoportante del morsetto facilita l'installazione.I due profili del morsetto si bloccano sotto il binario e il morsetto si autoallinea sulla piastra.Il tempo di installazione è inferiore a due minuti per morsetto.Sistema di dadi anti-allentamento Hardlock È disponibile un sistema di dadi anti-allentamento Hardlock.

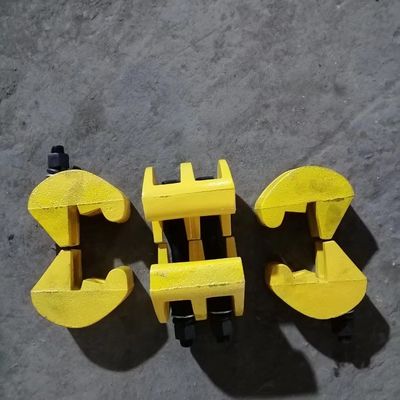

Sono disponibili singoli, doppi e triangolari
